Vážený pán Žitňanský,

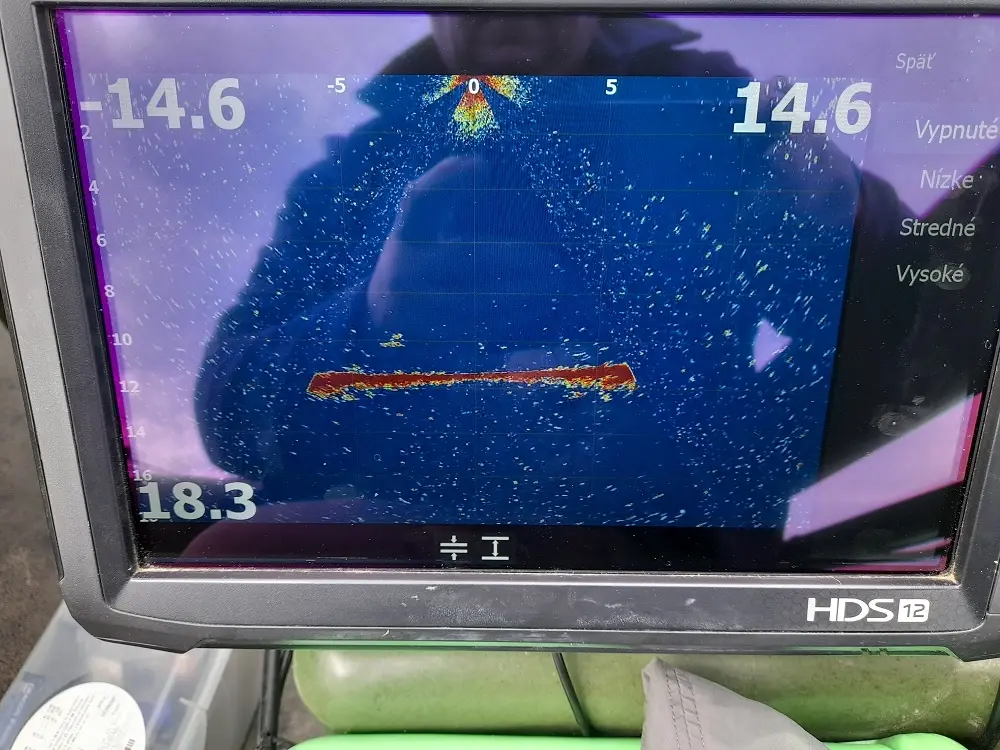

dnes sme spolu komunikovali ohľadom hluchých miest pri LIVE zobrazení na sonare HDS 12 Carbon, na ktorom mám nainštalovanú sondu ActiveTarget 2XL. Pri LIVE snímaní mi časť dna vypadáva (ako keby tam bolo hluché miesto). Prosím Vás v čom môže byť problém? V prílohe posielam foto z displeja sonaru. Príjemný zvyšok dna prajem.
Dobrý deň,
Predpokladal som že by mohla pomôcť synchronizácia cez káble, ale to je možné len u HDS Pro ale Vy používate HDS Carbon.
Osobne som sa nestretol s prípadom nevykresľovania lúčov sondy, možno preto, lebo aktualizácie robíme vždy rovnakým spôsobom. Takéto zobrazenie s chýbajúcim zobrazením lúčov môže byť spôsobené nevhodnou postupnosťou pri aktualizácii a nevykonaním reštartu pre korektné načítanie sondy.
U HDS Carbon je zastaraný softvér najčastejším dôvodom nesprávneho spájania (stitching) lúčov a ich vypadávania, tiež postupnosť aktualizácie je dôležitá. Problém môže byť tiež spôsobený kabelážou.
Softvérové riešenia:
1. - Pre istotu si odzálohujte na pamäťovú kartu GSP pozície uložené v HDS zariadení.
- Skontrolujte a stiahnite si najnovšiu aktualizáciu pre AT2 sonarový modul a váš sonar. Odporúča sa stiahnuť aktualizáciu na SD kartu cez počítač a spraviť aktualizáciu rovnakej verzie v postupnosti: sonar HDS alebo Elite FS , potom modul Active Target2 s pripojenou Live sondou a ako posledné spraviť reštart HDS alebo Elite FS do výrobných nastavení, tu je postup ako na to:
Na aktualizáciu vždy používajte prázdnu kartu Micro-SD s kapacitou 32 GB (alebo menšou) naformátovanú vo formáte FAT32, aby ste predišli poškodeniu súborov. Pred aktualizáciou odporúčame spraviť zálohu vašich uložených GPS pozícií na inú kartu (v prípade bezproblémovej aktualizácie zostávajú vaše pozície zachované, ale človek nikdy nevie čo sa môže stať. Určite robte aktualizáciu s riadne nabitou batériou alebo pripojením sonaru k spoľahlivému zdroju napájania, počas aktualizácie nerobte žiadne nastavenia, nevypínajte sonar ani ho neodpájajte od zdroja.
1. Aktualizácia sonaru: Zapnite HDS alebo iné kompatibilné zariadenie. Vložte kartu micro-SD s najnovšou verziou softvéru zo stránky aktualizácií softvéru Lowrance.
Ručne nainštalujte aktualizáciu do zariadenia a nechajte ho reštartovať.
2. Aktualizácia modulu AT2: Nechajte HDS zapnuté a uistite sa, že modul Active Target2 je tiež napájaný a pripojený cez Ethernet. Prejdite v HDS na úvodnej obrazovke do okna "Ukladací priestor" a vyhľadajte na karte SD súbor s aktualizáciou Active Target. Výberom súboru (zaškrtnutím okienka) s aktualizáciou AT2 spustite aktualizáciu. Nechajte kontrolky ping/stav na module blikať, kým aktualizácia nie je 100 % dokončená.
3. Vykonajte globálny reset (dôležité): Po aktualizácii HDS aj modulu AT2 prejdite v sonare do Nastavenia > Systém > Obnoviť predvolené nastavenia (Reštart do výrobných nastavení" - podľa modelu zariadenia). Začiarknite iba políčko „Globálne nastavenia“ a vykonajte reštart.
Tým sa zabezpečí, že vaše zariadenie - HDS alebo Elite FS správne rozpozná aktualizovaný modul a sondu AT2 XL a jeho špecifické sonarové lúče.
2. V špecifických prípadoch pomôže, keď v nastaveniach sonaru zapnete/vypnete funkciu Stable View (Stabilný pohľad) alebo jemne upravíte Angle Offset (Odsadenie uhla). Ak zlyháva interný gyroskop snímača, manuálna úprava uhla môže lúče opäť spojiť
3. Vo výnimočných prípadoch môže nastavené potlačenie rušenia na úroveň „Vysoké“ – „High“ spôsobovať nevykreslenie lúča – odporúčame nastaviť potlačenie rušenia na Nízke alebo Stredné.
4. Tiež pri veľmi vysokej nastavenej citlivosti na tvrdom dne môže silný odraz signálu „oslepiť“ sondu a sonar nezobrazí daný lúč.
Hardvérové riešenia:
- Skontrolujte napájanie, snímacie elementy sondy sú veľmi citlivé na nízke napätie.
- Skontrolujte indikačné LED na module AT2 – Power má preblikávať oranžová / zelená, Ethernet sieť má blikať zelená, pripojená sonda má svietiť zelená. Ak tak nie je, skontrolujte kabeláž.
- Skontrolujte konektor pripojenia sondy. Ohnuté alebo zatlačené piny prerušia prenos signálu z konkrétnych kryštálov snímača, čo spôsobí "zmiznutie" jedného z lúčov. Ak sú piny ohnuté, opatrne ich vyrovnajte.
- Skontrolujte napnutie káblov. Tiež príliš silné zviazanie kábla sondy hlavne v blízkosti konektora môže alebo v miestach zohnutia kábla môže spôsobovať stratu signálu k vysielacím / snímacím elementom sondy.
- „Výhľad“ sondy v môže v niektorých prípadoch byť obmedzený napr. motorom alebo inou prekážkou, v tom prípade skúste zmeniť umiestnenie sondy.
- V prípade že ste používali (mali už pripojený iný modul Active Target2) , môže Live snímanie zobrazovať „Žiadny zdroj“. Je to dané tým , že nemáte v nastaveniach správne zvolený aktuálne pripojený modul Live sondy, V MENU nastaveniach zobrazenia Live snímania vyberte v okienku „Zdroj“ správny modul.
Ďakujem
Pekný deň
Juraj Žitňanský
Sports spol. s r.o.
